【CADCity】PDFや画像の一部分をコピーする！Rastyリンクの複写手順

「PDF図面上にある画像を、別の場所にコピー(複写)させたい…」
「スキャンしたPDF図面自体に描いてあるものってコピー(複写)できるのかな…」
とお困りではありませんか？

CADCityのRastyリンクを使えば、PDF図面やラスターの中にある要素をコピー(複写)させることができます！今回は、Rastyリンクを使って図面の一部分をコピー(複写)する方法について詳しくご説明いたします◎

目次
1.【準備】PDFデータをCADCityに入力する
 2.「Rastyリンク」を起動してPDF図面を選択する
 3.仕上がりが変わる！コピー(複写)時の変換・描画モードの設定とキー操作
 4.図面の一部を枠で囲んでコピー(複写)させる具体的な手順
 5.編集を終了してCADCity図面に反映する
 6.ご不明な点はこちらから！

※PDF図面自体の編集作業は、「Rastyリンクオプション」があると便利です。
　「PDFをCADCity上で直接編集したい…」というお客様はぜひご検討いただけますと幸いです。

「Rastyリンクオプション」詳細はこちら

①PDFデータをCADCityに入力する

こちらに関する詳しいやり方は下記の記事をご参照ください。

あわせて読みたい記事
●CADCityにPDF図面を取り込むには･･･？

②「Rastyリンク」を使って、PDFの中の要素をコピー(複写)

1.「オプション」＞「Rastyリンク」をクリックしてRastyリンクを起動します。

2.下記のようなCSB(シーエスビー)が出るので、編集したいPDF図面をクリックします。クリックすると、Rastyリンクの編集画面が表示されます。

Rastyリンクを起動して編集したいPDFを選択すると切り替わって表示される画面

※注意※
PDF図面を選択した際に、「指定された外部データは画像形式でないため編集できません」という表示が出た場合は、一度PDFファイルを「外部データ(画像データ)」に変換する必要がございます。詳しいやり方については下記の記事をご参照ください。

あわせて読みたい記事
●「Rastyリンク」でPDFを選ぶと、「指定された外部データは画像形式でないため編集できません」と表示されるときは…？

最新版のCADCity Ver.30なら、
✅PDFの画像データ変換が自動でできて、
✅Rastyリンクが即立ち上がる！

CADCityで、外部データ貼付で貼ったPDFが画像形式でないため、自動的に画像形式に変換するかの確認をしている画面

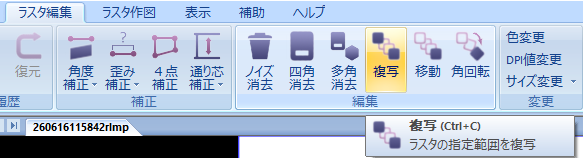

3.Rastyリンクの画面中の、「ラスタ編集」メニュー＞「複写」をクリックします。

CADCityのRastyリンク画面の中の「ラスタ編集」メニューから「複写」を立ち上げているところの画面

4.クリックすると、下記のような画面が表示されます。

CADCityのRastyリンクの複写で、起動すると表示されるどのように変換・描画するかの設定画面。

■複写(コピー)したい部分を最終的にどのように仕上げるかで選択を変更します。

・「変換」の部分を「倍率＆回転」にした場合
└「A」キーを押すと縮小、「S」キーを押すと全体が拡大されます。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「変換」の部分を「倍率＆回転」にした場合、選択した部分が「A」キーを押すと縮小、「S」キーを押すと全体が拡大することを示しているgif

└「W」キーを押すと反時計回りに、「Z」キーを押すと時計回りに回転します。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「変換」の部分を「倍率＆回転」にした場合、選択した部分が「W」キーを押すと反時計回りに、「Z」キーを押すと時計回りに回転することを示しているgif

・「変換」の部分を「縦横変形」にした場合
└「A」キーを押すと横が縮小、「S」キーを押すと横が拡大されます。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「変換」の部分を「縦横変形」にした場合、選択した部分が「A」キーを押すと横が縮小、「S」キーを押すと横が拡大することを示しているgif

└「W」キーを押すと縦が拡大、「Z」キーを押すと縦が縮小します。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「変換」の部分を「縦横変形」にした場合、選択した部分が「W」キーを押すと縦が拡大、「Z」キーを押すと縦が縮小することを示しているgif

・「変換」の部分を「倍率＆回転」「縦横変形」いずれかで選択して複写(コピー)したい部分を選んだあと、「F2」キーを押すと下記の数値入力画面を表示させることができます。それぞれの値を入力し「実行」することでも複写(コピー)が可能です。

CADCityのRastyリンクの複写で、変換・描画の設定画面でモードを選択して移動したい部分を選んだあとに「F2」キーを押すと表示される画面。手入力で位置や倍率、角度を設定できる。

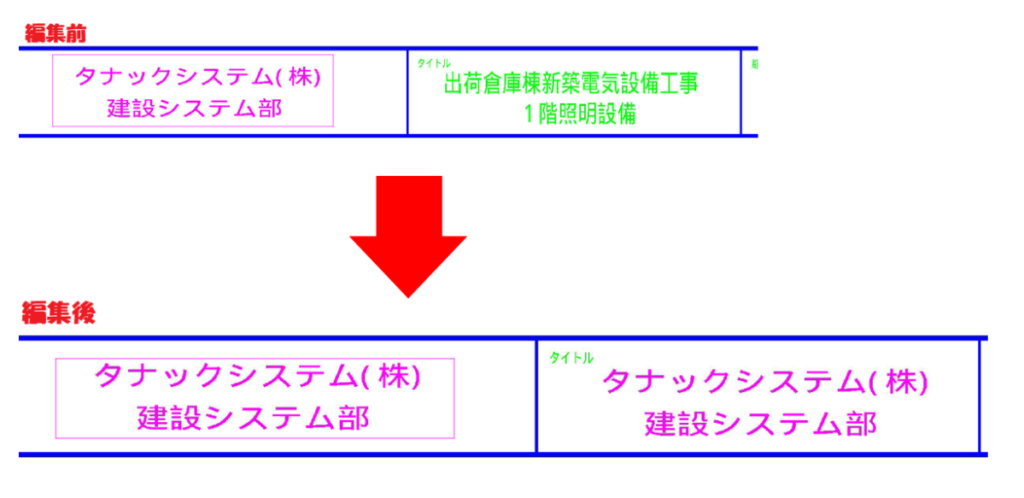

・「描画」の部分で「上書き」を選択した場合
└選択した部分が背景色(白色)を含めて上書きされます。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「描画」の部分を「上書き」にした場合、どのように複写するのか複写前と複写後の比較でを示した画面

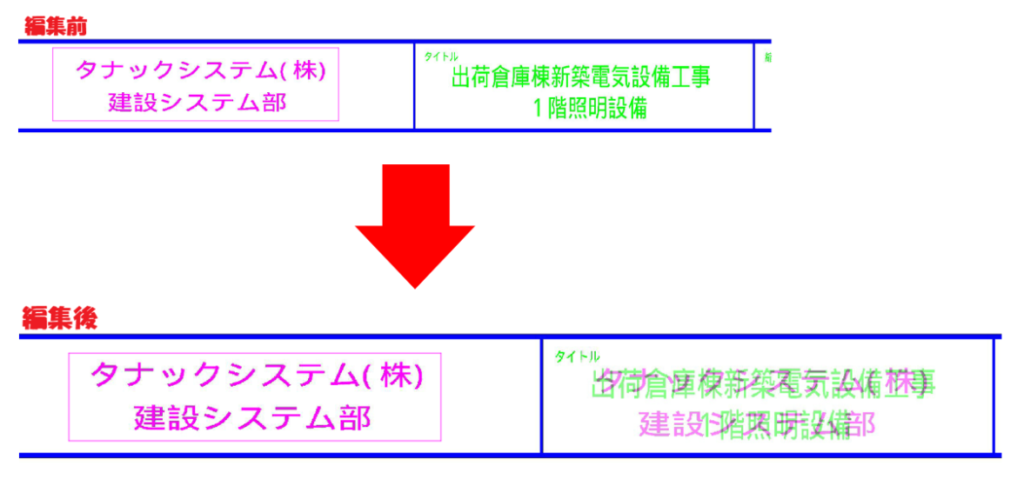

・「描画」の部分で「重ね書」を選択した場合
└選択した部分が背景色(白色)を含めずに上書きされます。

CADCityのRastyリンクの複写で、変換・描画の設定画面で「描画」の部分を「重ね書」にした場合、どのように複写するのかを複写前と複写後の比較で示した画面

4.複写(コピー)させたい部分を枠で囲みます。

CADCityのRastyリンク画面で、PDFの中の複写したい部分を枠で囲っているところの画面

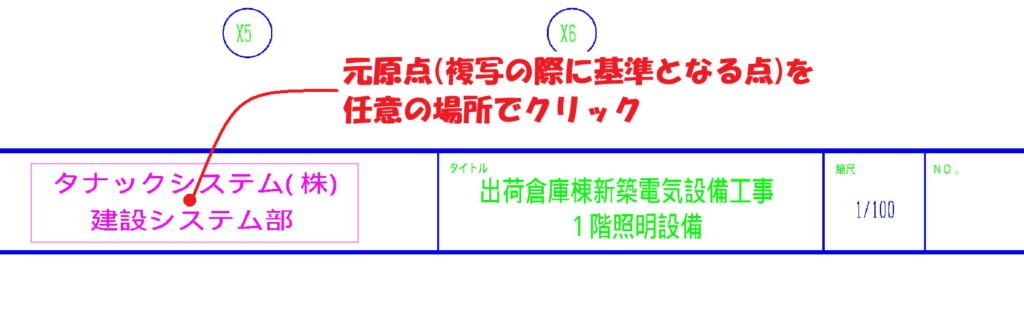

5.枠で囲ったあと、複写(コピー)させる基準の点(元原点)をクリックします。

CADCityのRastyリンクの複写で、複写させたい部分を枠で囲み基準となる点(元原点)をクリックしているところの画面

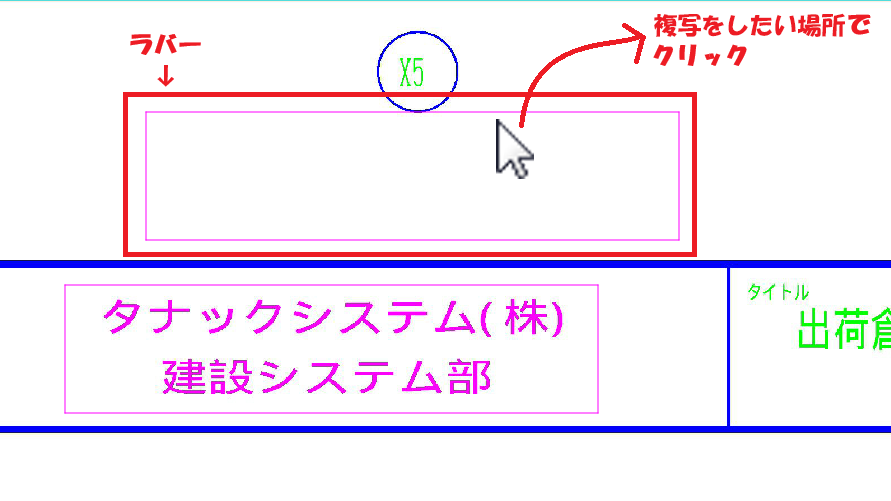

6.元原点を指定すると、複写(コピー)させたい部分のラバーが表示されます。こちらの内容をこの手順の段階で反映させつつ、複写(コピー)させたい部分でクリックします。

CADCityのRastyリンクの複写で、元原点を指定してラバーが表示されている状態の画面

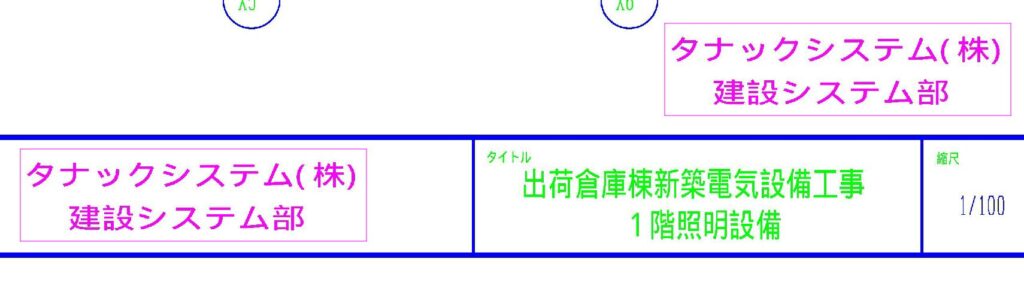

7.複写(コピー)が完了します。

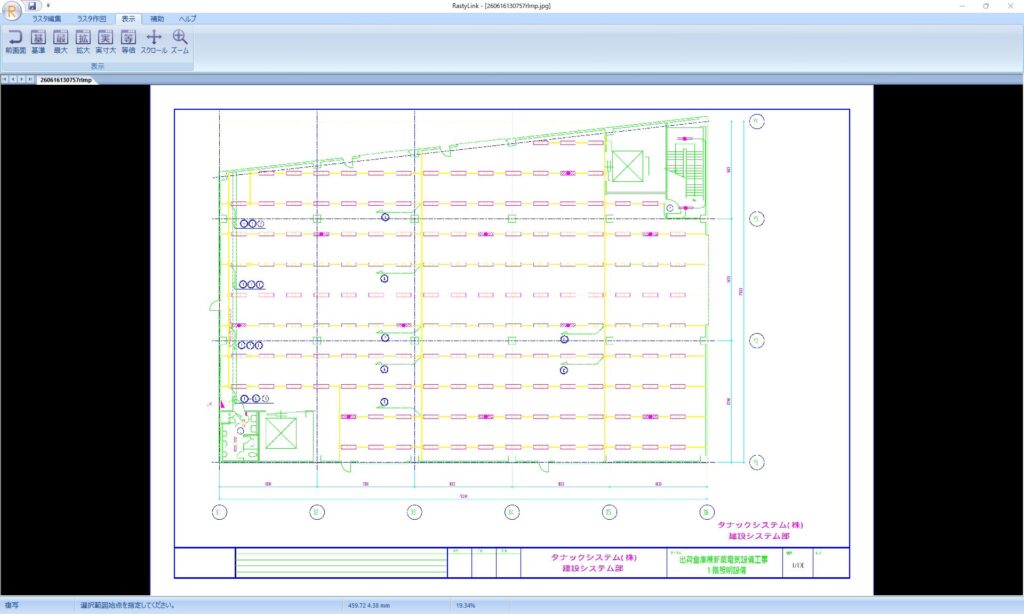

8.編集が完了したら、「×」でRastyリンクを閉じます。自動的に保存されますので、CADCityの画面に戻ると先ほど消去した結果が反映されます。

CADCityのRastyリンクの複写で、編集を完了させて画面を閉じようとしているところの画面

※注意※
「Rastyリンク」を終了すると、データを編集前の状態に戻すことができません。終了する前に、十分ご確認ください。

いかがでしたでしょうか。
上記方法を試してもうまくいかなかった…という方は、下記URLよりお気軽にお問い合わせください。

「お問い合わせフォーム」はこちらから！
