CADCity 建築について

「CADCity 建築」は、企画設計から意匠・施工図作成をトータルに管理するWindows専用の建築CADです。日本の建築設計固有のユーザーニーズを高いレベルで満たすと共に、CADデータ互換はもちろん、土木基本オプションにも対応しています。

基本機能

※ 噴出しをクリックで拡大モード、拡大画像外部をクリックで拡大モード終了
※ 拡大モード時「N」キー:次の画像、「P」キー:前の画像、「C」キー:拡大モード終了

CADCity 建築

CAD図面データの互換性

入力 出力

CADCity形式

  • hdaファイル
  • hdbファイル
  • hdcファイル
  • hddファイル
  • hdeファイル
  • fdaファイル
  • fdbファイル
  • fdcファイル

CADCity形式

  • hdcファイル
  • hddファイル
  • hdeファイル
  • fdcファイル

AutoCAD形式

  • dxfファイル
  • dwgファイル

Jw_cad形式

  • jwwファイル
  • jwcファイル

Jw_cad形式

  • jwwファイル

SXF形式

  • sfcファイル
  • p21ファイル
  • sfzファイル(圧縮形式)
  • p2zファイル(圧縮形式)
  • mppファイル
  • 非対応
  • figファイル
  • patファイル
  • rasファイル
  • 非対応
  • cadファイル
  • 非対応
  • XXXファイル
  • 0@@ファイル
  • 1@@ファイル
  • MCDファイル
  • DOSファイル
  • VVVVファイル
  • fceファイル
  • cfeファイル
  • accファイル
  • Stem機器データ
  • 非対応

Rasty形式

  • TNKファイル

Rasty形式

  • 非対応

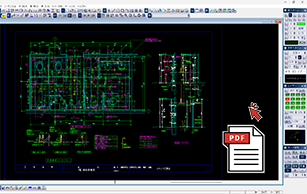

その他の形式

  • PDFファイル

その他の形式 ()

  • PDFファイル
  • tifファイル
  • PDFやTIFF形式での出力は、本システムオリジナルのプリンタドライバを介して出力されます。

専用機能(抜粋)

通り芯/柱

通り芯コマンドは、一括作成や単体作成などの他、修正機能も充実しています。柱コマンドは、標準で用意された柱 (角形・丸形・H鋼) の他、多角形や不定形な図形も柱として認識させ配置します。

CADCity 建築

躯体壁/間仕切壁/円弧壁

躯体壁・間仕切壁コマンドは、基準線に沿って垂直・平行な壁線を作図します。包絡機能には、2通りの処理方法 (自動・手動) があります。円弧壁コマンドは、基準線に沿って作図する方法の他、始点・終点・通過点の指示による作図方法があります。

CADCity 建築

敷地作成

敷地作成コマンドは、2通りの作図方法 (座標入力・座標表取込み) があります。三斜分割による面積表は、2通りの計算式 (ヘロン公式・倍面積 (底辺×高さ/2) ) に対応しています。

CADCity 建築

求積

求積コマンドは、「敷地求積表」「階求積表」など4つの集計表を作図し、テキストデータとして出力します。

CADCity 建築

オプション機能

R版カラーラスター

モノクロラスター以外にJPEG、BMP、カラーTIFF、PDFも扱えるようにする追加オプションです。また、高機能な「ラスターIIオプション」の簡易版として使用することもできます。「ラスターIIオプション」をお持ちの場合、「R版カラーラスターオプション」を追加することにより、カラーラスターの貼付けが可能になります。

CADCity 建築

  • R版カラーラスターオプションには、ラスター編集機能はありません。
  • 扱えるデータは、1図面1枚までの制限があります。
  • PDFデータは、保存されたバージョンによっては取り扱いできません。

外部データ貼付け

CAD図面の中に「ワード」「エクセル」「パワーポイント」のデータを貼り付けることができます。また、ラスター画像(JPEG、BMP、TIFF) も複数貼付け可能です。

CADCity 建築

Rastyリンク

図面に貼り付けたラスターデータや外部データ(ラスター画像)を、別のソフトウェアを介さずに直接編集できるオプションです。角度や歪み等の補正、ノイズ消去(モノクロデータのみ)や塗潰し、線や文字等の作図といった様々な編集機能を搭載しています。

CADCity 建築

ラスターII

地図や青焼き図面、手書き図面などをスキャナーで取込み、CADCityの作図画面でラスターとベクターの同時処理を可能にするオプションです。多彩なラスター編集機能とCADCityの優れた応答性・作図機能がドッキングし、古い図面を再活用!CADの利用範囲がひろがります。

CADCity 建築

  • 扱えるラスターは、1図面1枚までの制限があります。
  • ラスターIIオプションでは、カラーラスターを扱うことはできません。

土木基本

土木専用コマンドを使用するためのオプションです。レイヤー・線色・線幅・線種のスタイル設定は、国土交通省CAD製図基準(案) に準拠しています。既存図面や入力した他CADデータに対し、入力要素選択機能にてレイヤー・線色・線幅・線種を割り当てます。

CADCity 建築

図枠

用紙サイズ単位で専用の図枠(図面枠)を登録し、随時呼び出して使用するためのオプションです。また、図面属性情報を図枠の任意の位置に指定して図面属性情報と図面情報を関連付けたり、図枠に対して要素を追加、移動、削除、ハイライト表示したり、図枠レイヤーの検出/非検出を切り替えたりすることができます。

CADCity 建築

動作環境

最低動作環境 推奨環境
OS OS対応表をご覧ください。
CPU OSの必要に応じたもの Intel Core i7 相当のもの
メモリ 4GB以上 8GB以上
ハードディスク 2GB以上 (システム領域)
ディスプレイ解像度 1280×768以上 1920×1080以上
DVDドライブ セットアップ時に必要です。
USBポート USBスタンドアローン版またはUSBネットワークライセンス版の場合に必要です。
インターネット接続環境 自動更新の際や、Webライセンス版の起動時に必要です。
  • 「Surface Pro X」等のARMプロセッサ搭載PC(通称 Windows on ARM)は動作保証およびサポート対象外となります。

価格表

新規導入・増設価格

製品名・バージョン 税込価格 備考
CADCity 建築 Ver27 ¥217,800 基本構成につき、オプションは含まれていません。

バージョンアップ価格

所持製品バージョン 税込価格 備考
CADCity 建築 Ver26 ¥44,000
CADCity 建築 Ver25 ¥66,000
CADCity 建築 Ver24 ¥88,000
  • 2024年9月1日から、無償サポート(メール・FAX)の対象外となります。
CADCity 建築 Ver23 ¥110,000
  • 無償サポート(メール・FAX)の対象外です。
  • 2025年1月1日から、バージョンアップの対象外(新規価格でのご提供)となります。

オプション価格

オプション名 税込価格 備考
R版カラーラスター ¥66,000
  • ラスター画像やPDFのデータを図面ごとに1つだけ貼付けできます。
  • 補正等の編集機能はありません。
外部データ貼付け ¥66,000
  • ラスター画像やWord、Excel、PDF等のデータを図面ごとに複数貼付けできます。
  • 貼付け範囲のトリミングの他、角度やサイズ等の編集機能も搭載しています。
Rastyリンク ¥66,000
  • ラスターデータ(カラー画像)を編集するためには、別途「R版カラーラスターオプション」が必要となります。
  • 外部データ(Word、Excel、PDF等)を編集するためには、別途「外部データ貼付けオプション」が必要となります。
ラスターII ¥330,000
  • モノクロの画像やPDFデータを図面ごとに1つだけ貼付けできます。
  • モノクロのラスター画像に対するノイズ消去や補正等の編集機能を搭載しています。
土木基本 ¥110,000
図枠 ¥66,000

サポート価格

内容 税込価格 備考
会員制サポートサービス ¥55,000
  • 1年間の保守契約となります。
  • 固定電話からの無料通話がご利用できます。
  • リモートツールによる遠隔サポートがご利用できます。
  • バージョンアップのキャンペーン価格がよりお得になります。
  • 紛失・故障の際、同種のプロテクトであれば、1回に限り無償で交換できます。

その他の価格

内容 税込価格 適用範囲
プロテクト交換・変更
(USBスタンドアローン版)
¥44,000
  • 故障・紛失によるプロテクトの交換
  • USBネットワーク版・Webライセンス版からの変更
プロテクト交換・変更
(USBネットワーク版)
¥55,000
  • 故障・紛失によるプロテクトの交換
  • USBスタンドアローン版・Webライセンス版からの変更
プロテクト交換・変更
(Webライセンス版)
¥33,000
  • 紛失等によるライセンスコードの再発行
  • USB版(スタンドアローン・ネットワークライセンス)からの変更
