「なんか画面が紫色になってしまって、うまく描けない…」
「貼り付けたPDFの上に作図したいけど、カーソルを合わせても選択されないようにしたい…」
「お客さんからもらったスキャンPDFの図面をロックして、その上に作図していきたい…」
とお困りではありませんか？
紙の図面をスキャンしてPDFに変えたファイル(スキャン図面)や、
なんらかの事情でCADデータに変換できなかったPDF図面は、
「外部データ」として、CADCity上にペタっと貼り付けられます。
「外部データ」は線や画像と同じで、CADCity上の一つの要素となっているので

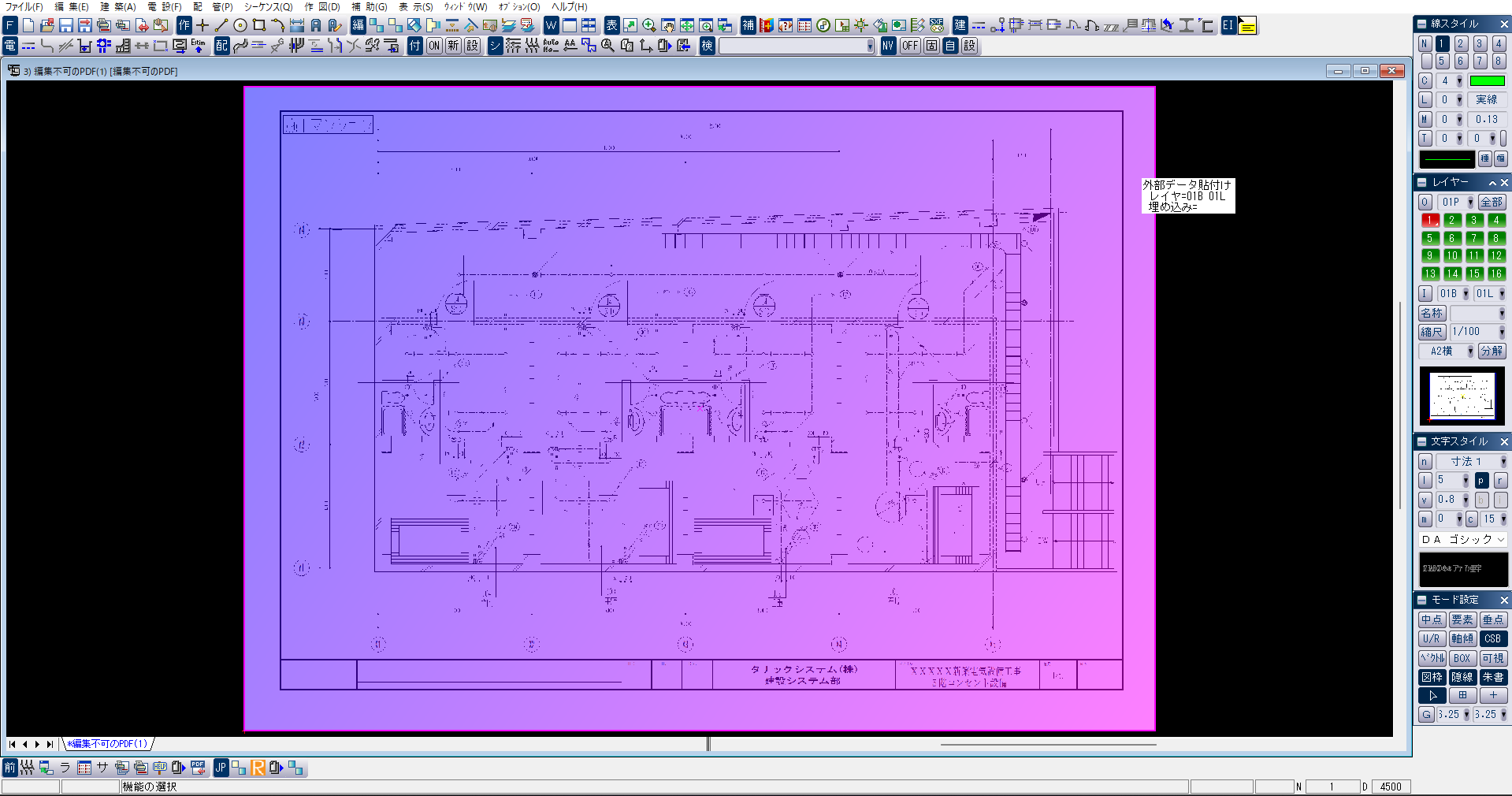

マウスのカーソルをデータの上に持ってくると、選択されて紫がかったピンク色で表示されます。
※「ダイナミックハイライト」設定がオンの場合
この状態だと、ちょっと描きづらいですよね…💦
そこで今回は、描きやすくなるような裏ワザをご紹介いたします◎
①PDFデータをCADCityに入力する
こちらに関する詳しいやり方は下記の記事をご参照ください。
あわせて読みたい記事
●CADCityにPDF図面を取り込むには･･･？
②貼り付けられたPDF図面を、別のレイヤーに移動
1.CADCityの右側にある「レイヤー」パネルの「分解」をクリックします。

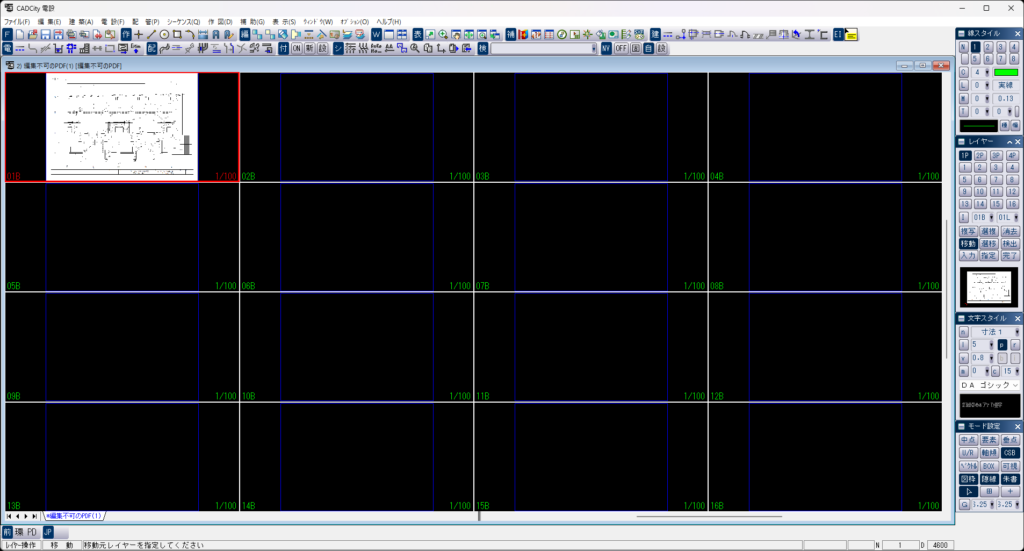

2.クリックすると、下記のような画面になります。
PDF図面は、最初は1ブロックの1レイヤー目にあります。
3.PDF図面を、任意のレイヤーに移動していきます。
「レイヤー」パネルの「移動」をクリックします。
4.移動したいレイヤーを指定します。PDF図面がある「01B」の部分をクリックします。

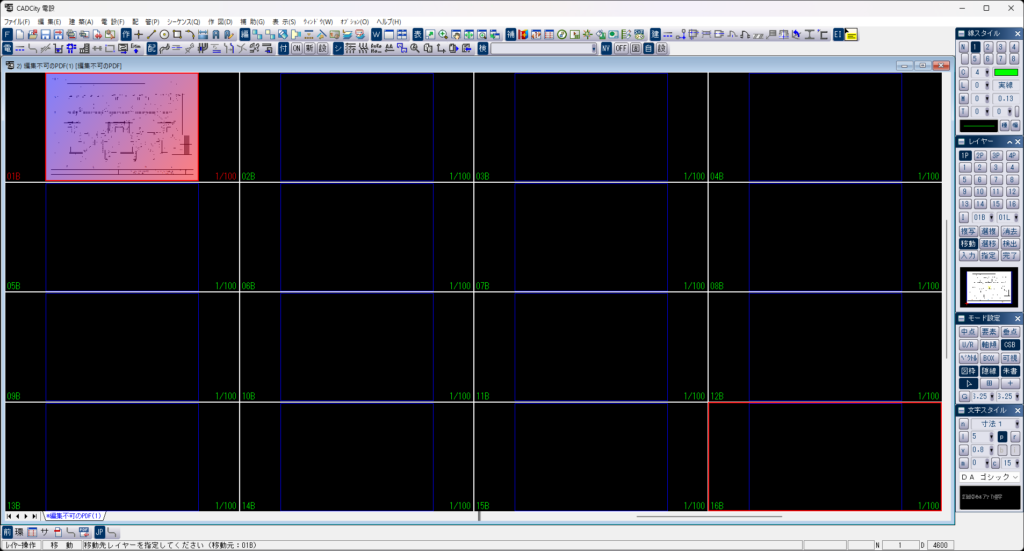

5.移動先のレイヤーを指定します。移動させたい先のレイヤーをクリックしてください。
下記の画面では「16B」に移動させたいので、「16B」の部分をクリックします。

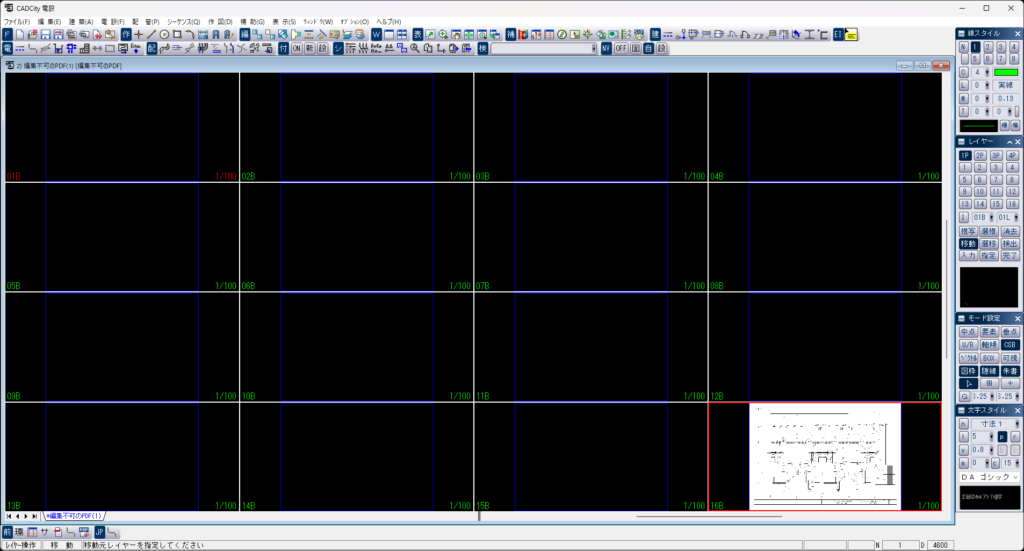

6.下記の状態になったら、「レイヤー」パネルの「完了」をクリックします。
「完了」を押すと、見た目はあまり変わっていませんが、
中身は別のレイヤーに移動されている状態になっています。
7.「レイヤー」パネルで、先ほど移動したレイヤーの番号を2回左クリックします。
「レイヤー」パネルの番号の部分が水色になっていれば完了です。
水色になっている状態は、そのレイヤーが
「表示されるけれど編集はできない『表示のみレイヤー』」になっている状態を示します。

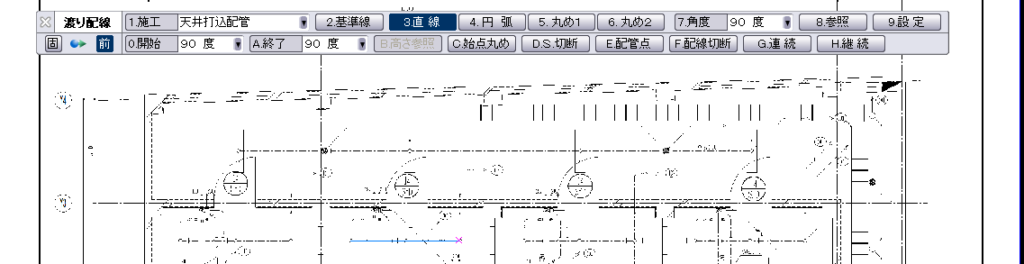

マウスのカーソルをPDFの上に持ってきても、検出されないようになっているため
PDFの上に描きやすくなります！
いかがでしたでしょうか。
上記方法を試してもうまくいかなかった…という方は、下記URLよりお気軽にお問い合わせください。
「お問い合わせフォーム」はこちらから！

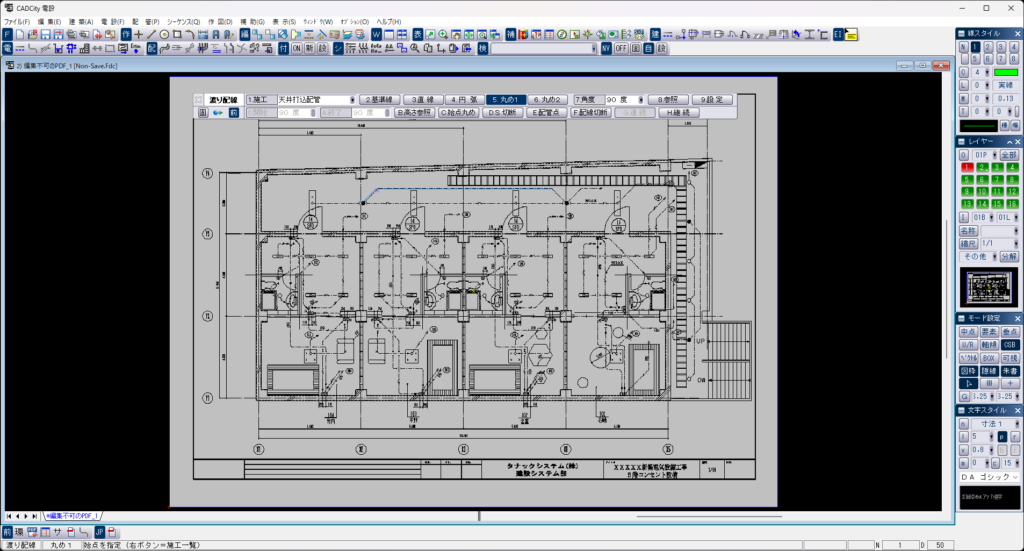

「R版カラーラスターオプション」があれば、
上記の作業がなくてもすぐにPDFの上に作図することができます！
「スキャンPDF図面の上に作図を行うことがよくある…」という方は、
こちらのオプションも併せてご検討いただけますと幸いです。
