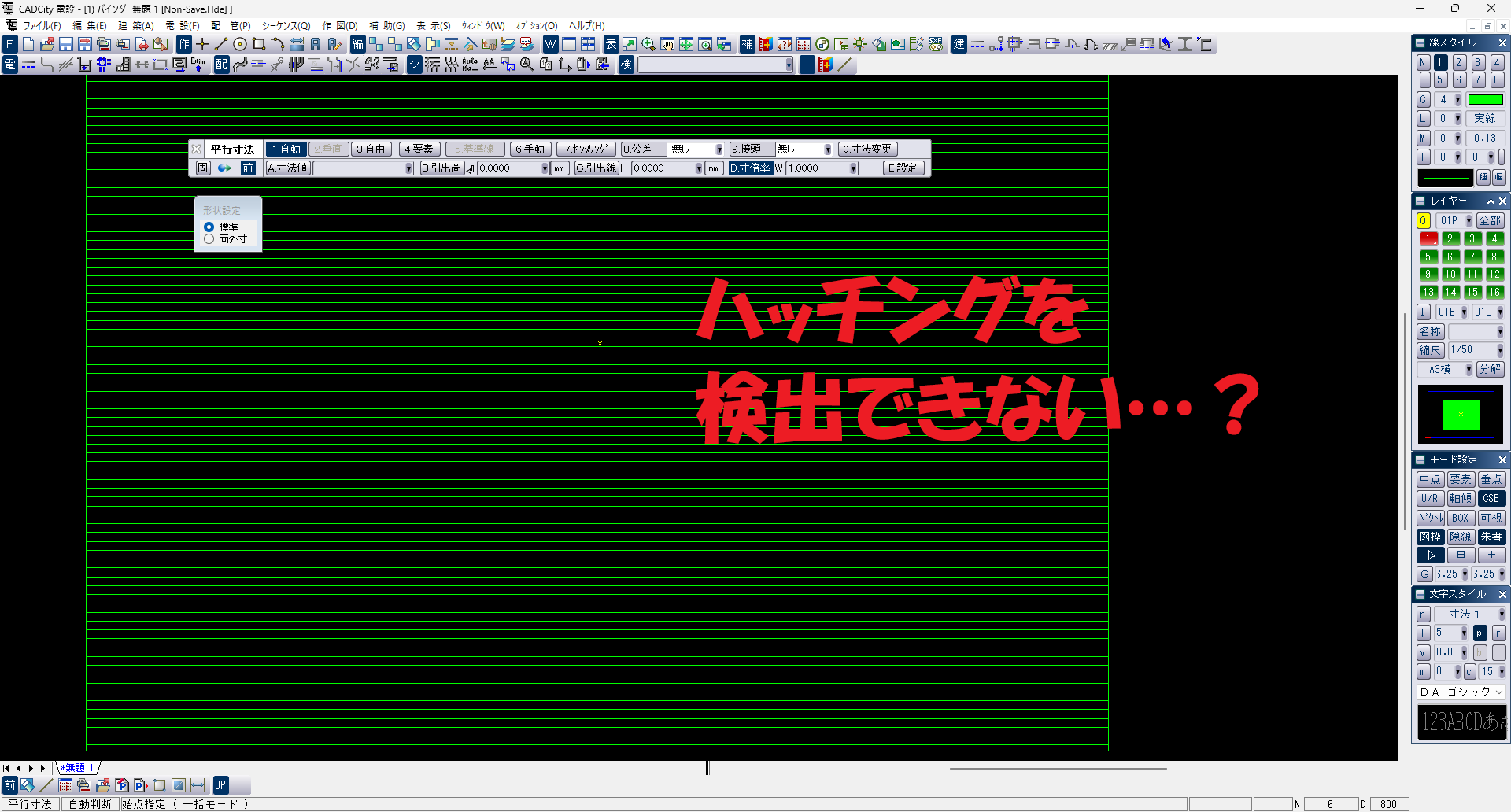

「CADCityでハッチングの間隔の寸法を描きたいけど、うまく描けない…」
「CADCityのハッチングの点をとる(検出/スナップ)することができない…」
とお困りではありませんか？
設定を変更すれば、解消することができます◎
今回は、寸法を作図する際にハッチングを検出(スナップ)できるようにする設定方法をご紹介いたします◎
目次
1.手順：寸法作図でハッチングを検出できるようにする設定方法
・システム設定の開き方
・「ハッチングの端交点を検出しない」設定の解除方法
2.ご不明な点はこちらから！
寸法作図でハッチングを検出できるようにする設定方法
1.「補助」＞「システム設定」をクリックします。
2.下記のような画面が表示されるので、左側のツリー表示の中の
下から3番目にある「寸法」をクリックします。

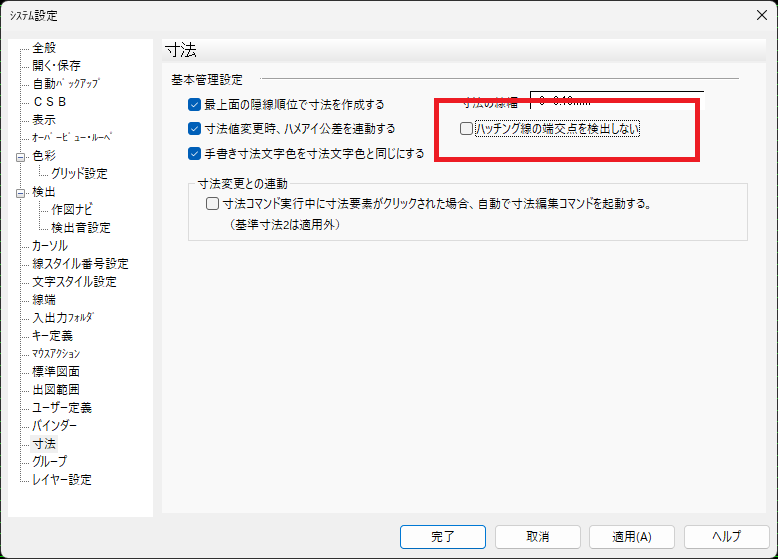

3.「寸法」をクリックすると下記のような画面が表示されるので、
「ハッチング線の端交点を検出しない」のチェックをオフにします。
4.「完了」ボタンをクリックします。
システム設定を閉じると、ハッチング要素が寸法作成対象となっているかと存じます。
いかがでしたでしょうか。
上記方法を試してもうまくいかなかった…という方は、下記URLよりお気軽にお問い合わせください。
「お問い合わせフォーム」はこちらから！
