シンボルや寸法を作図しても表示されないときは…？

「取引先からもらった図面をCADCityで変換して、シンボルを作図したのに表示されない…」
「寸法を書いたはずなのに、どこにも寸法がない…」
とお困りではありませんか？

このような現象は、お取引先からもらったデータをCADCityで変換したあとに作図をしたときによく起こるケースであり、いくつか原因があります。

今回は、シンボルや寸法が表示されないときの解決策を、原因別にご紹介いたします◎

目次
1.原因1：作図先レイヤーが非表示
2.原因2：異縮尺のレイヤーに作図している
　・レイヤー名称・縮尺一覧での確認方法
3.原因3：PDF図面が「1/1」で取り込まれている
　・移動・拡縮コマンドを使ったサイズ調整の手順
4.ご不明な点はこちらから！

　　　　　

➀作図先のレイヤーが非表示になっている

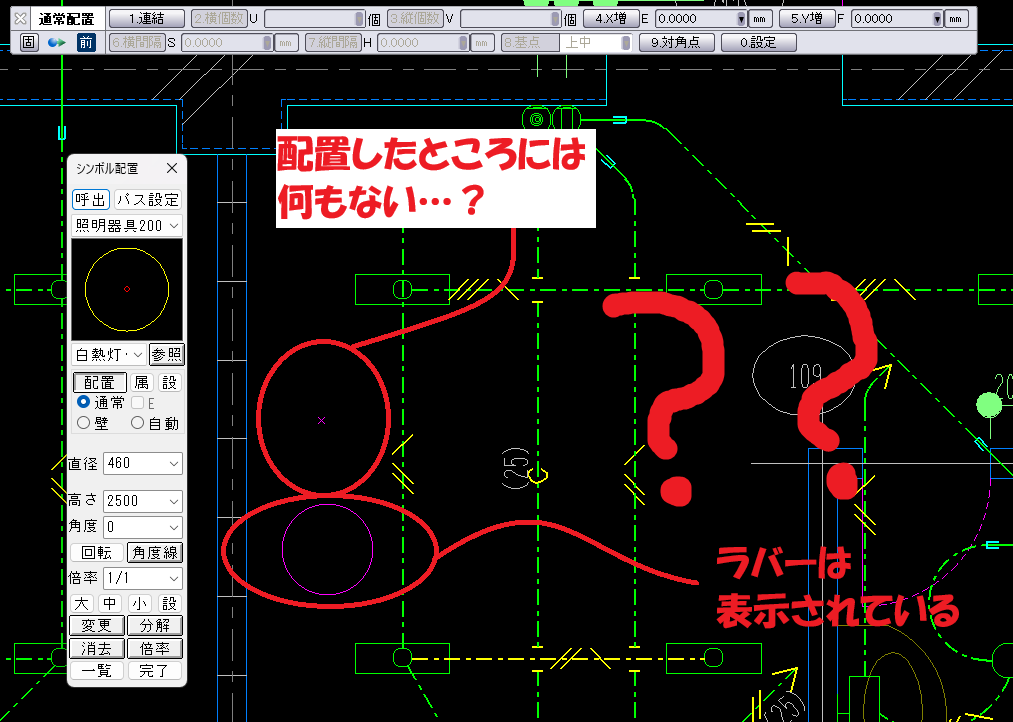

シンボル配置や寸法作図などの作図のラバー(ピンク色のもの)は表示されるのに配置したら消えてしまう場合は、作図先のレイヤーが非表示になっている可能性があります。

　　　　　

このような状況の場合は、下記の方法をお試しください。

1.レイヤーパネルの「0」の部分を右クリックします。最新版のCADCityでは、「0」の右半分にマウスカーソルを置くと、「レイヤーハイライト表示ON/OFF」と表示されるので、こちらもご参考ください。

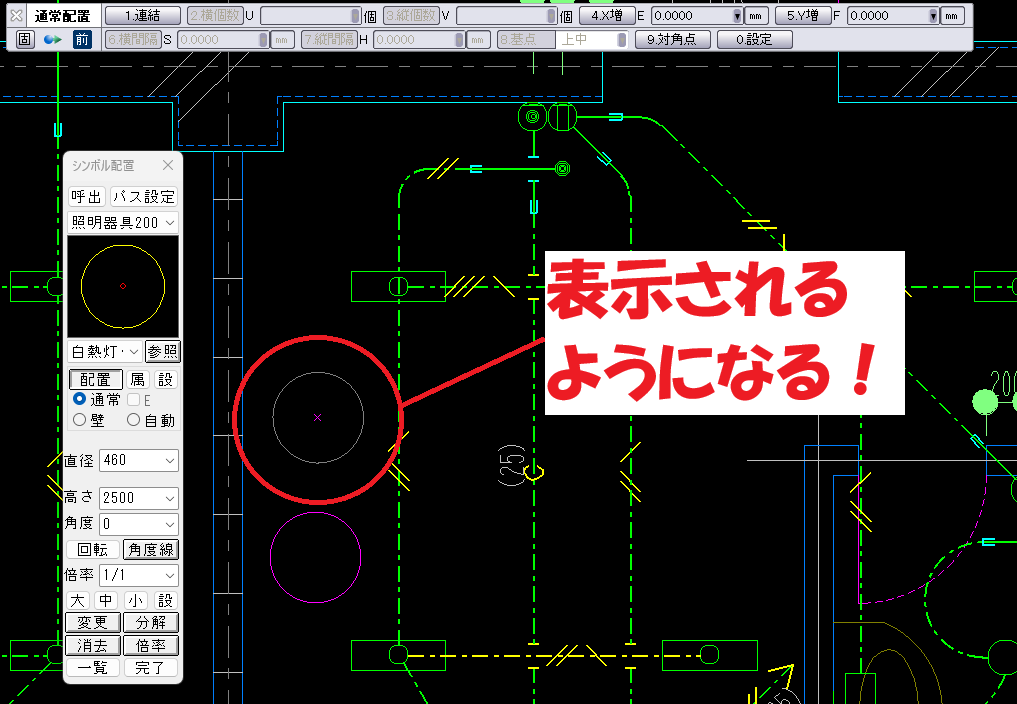

2.作図したシンボルや寸法が、グレーで表示されるようになります。「レイヤーハイライト」機能がオンになっている状態です。

3.「補助」＞「計測」＞「要素」をクリックして、要素計測コマンドを立ち上げます。

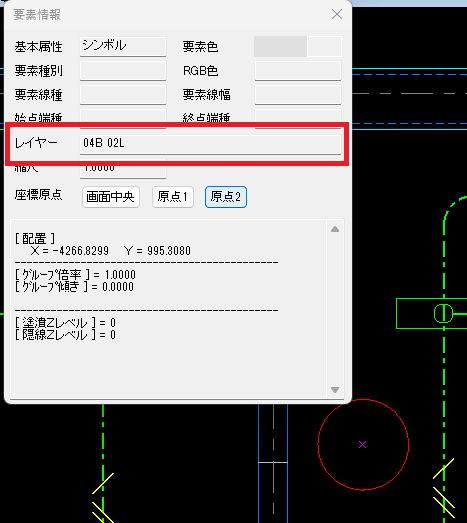

4.グレー表示になったシンボルや寸法をクリックすると、クリックしたものの情報が表示されます。その情報の中の、「レイヤー」の部分を調べます。下記の画像だと、4ブロックの2レイヤー目にシンボルがあることが分かります。

5.要素計測は閉じ、レイヤーパネルの「分解」をクリックします。

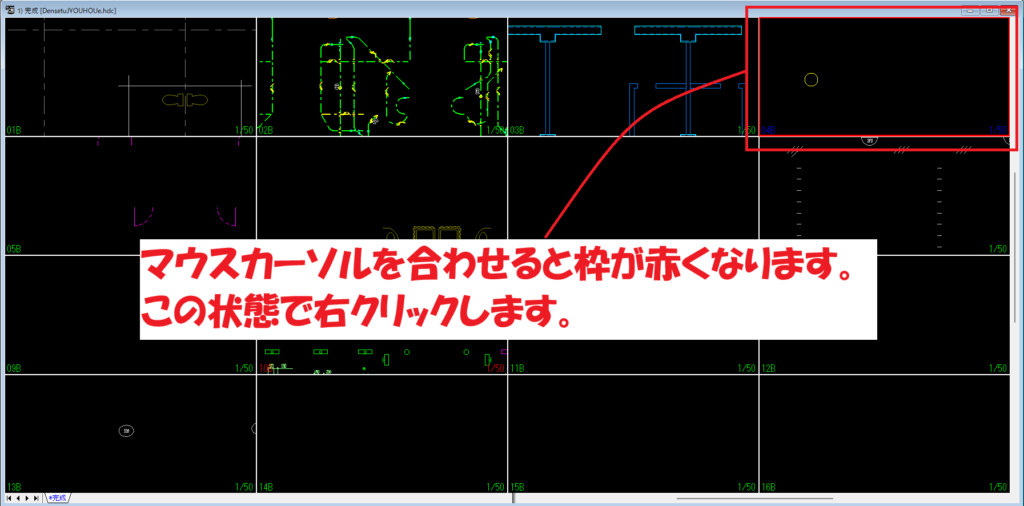

6.「分解」をクリックすると、下記のような画面に切り替わります。シンボルや寸法を作図したレイヤーブロックの上にマウスのカーソルを合わせ、その上で右クリックします。

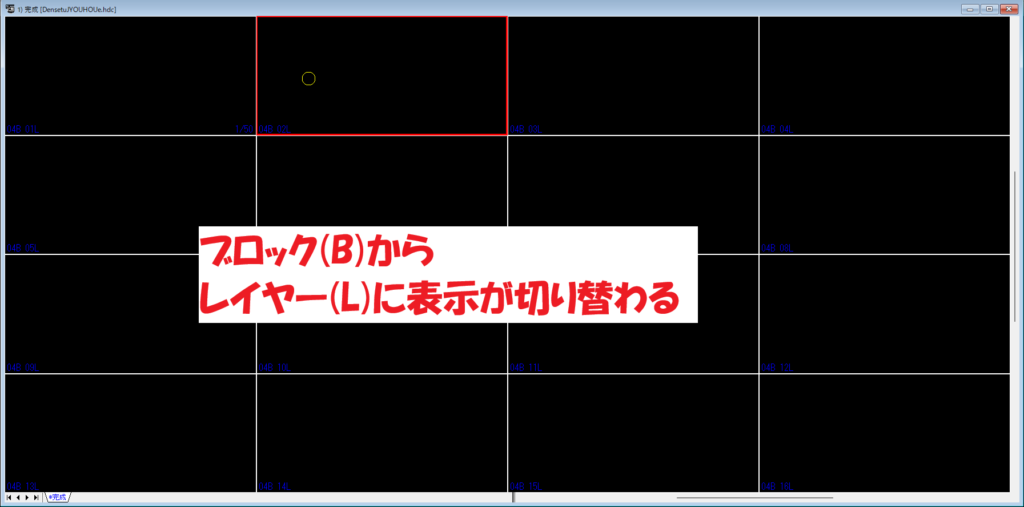

7.右クリックすると、レイヤーが「ブロック」の表示から「レイヤー」の表示に切り替わります。この状態になったことを確認したら、レイヤーパネルの「完了」をクリックします。

8.レイヤーパネルのシンボルや寸法を作図したレイヤーの数字の上で2回左クリックをして、ピンク色の状態にします。

クリックの速度が速い(ダブルクリック)だとうまくいかない可能性があるのでご注意ください。

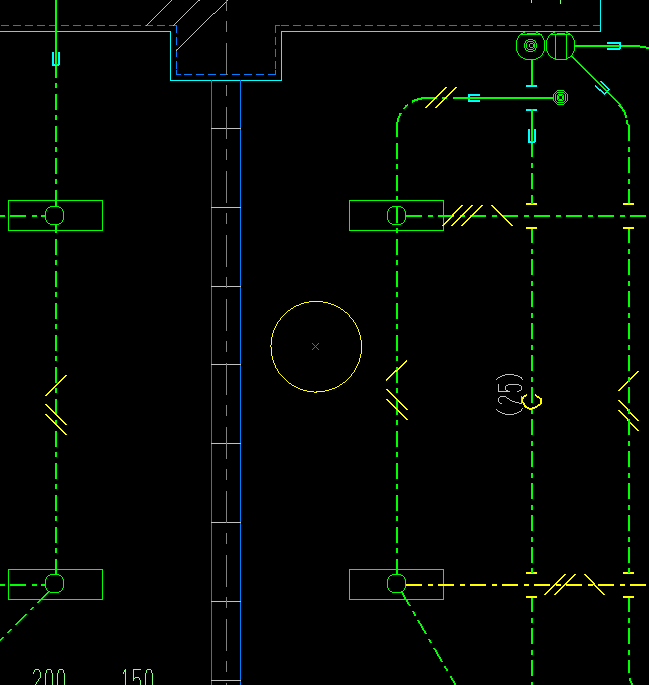

9.そのレイヤーが表示・検出レイヤーとなり、シンボルや寸法が表示されるようになります。

　　　　　

➁異縮尺の図面になっている

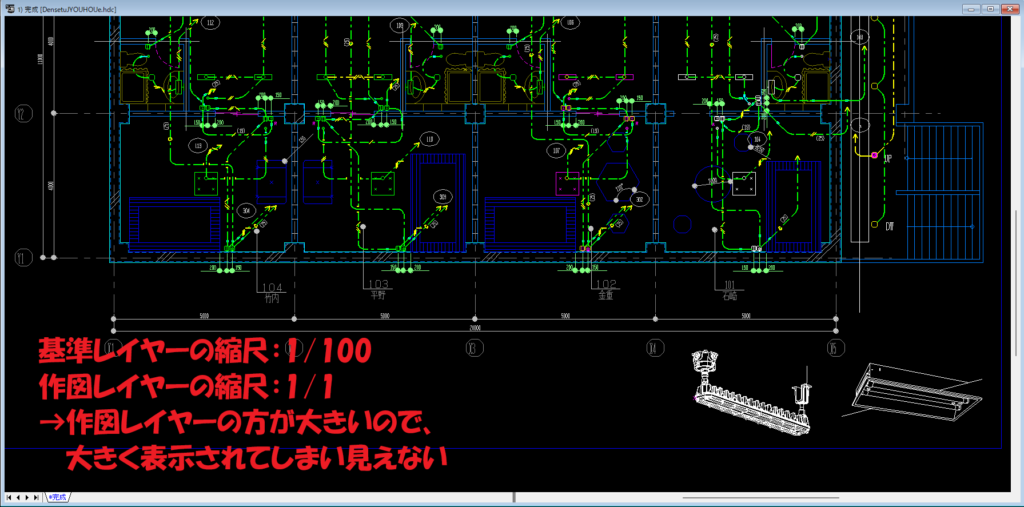

異縮尺の図面の場合、シンボルや寸法などを作図するレイヤー(配置レイヤー)の縮尺が、基準となるレイヤーの縮尺と異なっていると、作図したものが見えなくなることがあります。

　　　　　

このような状況の場合は、下記の方法をお試しください。

1.レイヤーパネルの「分解」をクリックします。

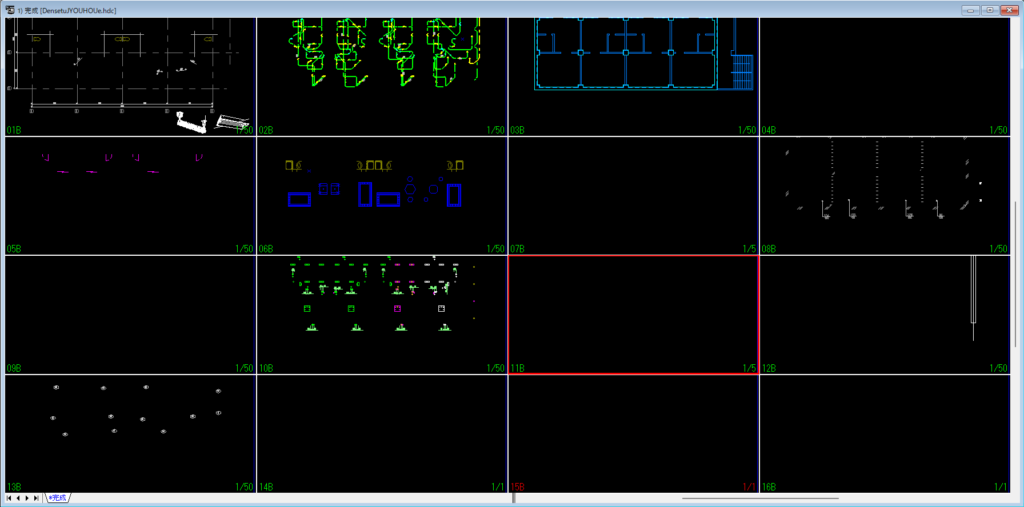

2.建築図などのメインとなる図があるレイヤーがどれかを確認し、レイヤーパネルの「完了」ボタンをクリックして元に戻します。

3.レイヤーパネルの「縮尺」ボタンをクリックします。

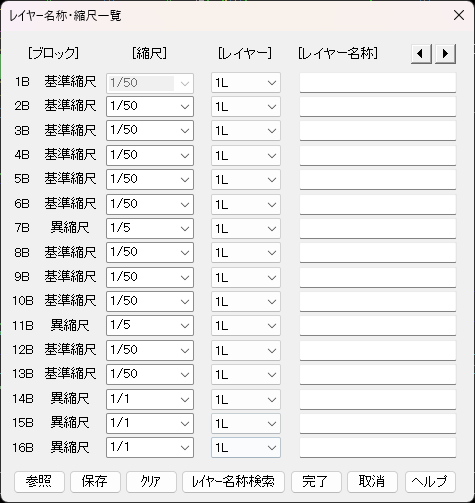

4.下記のような「レイヤー名称・縮尺一覧」が表示されます。「異縮尺」となっている部分のレイヤーを、手順2で調べた縮尺と揃えます。

5.縮尺を揃え終わったら、作図を行ってみてください。

※作図しようとしていたレイヤーが異縮尺で、すでにそこに要素がある場合は、他のレイヤーに作図することをおすすめいたします。

　　　　　

③縮尺が1/1の状態になってしまっている(PDF図面)

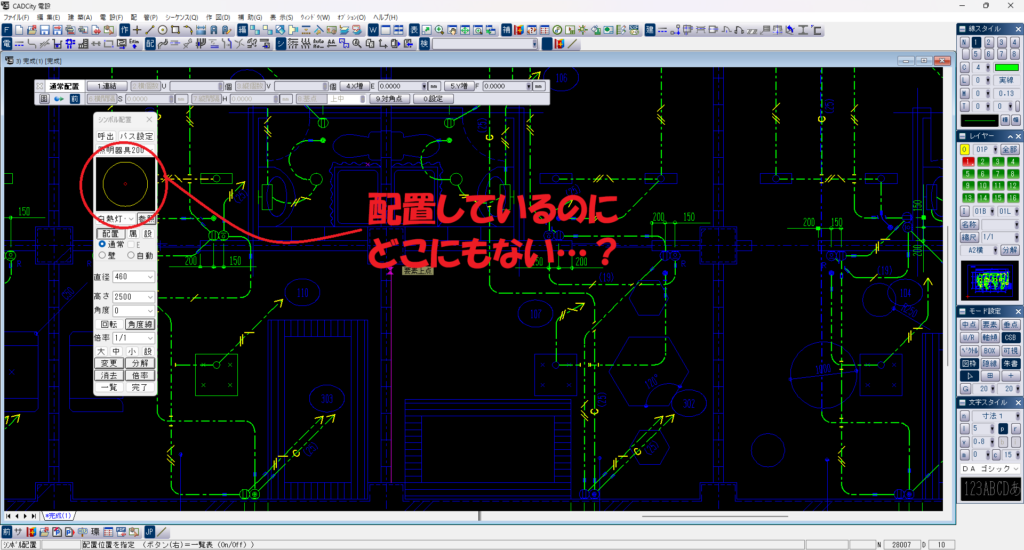

PDF図面を取り込む際に、縮尺の設定を特に行わないと「1/1」で変換されます。この状態だと、シンボルがとても大きく表示されるため、作図できていないように見えます。

★縮尺の設定の仕方は下記の記事の手順４と手順５をご参照ください。

あわせて読みたい記事
●CADCityにPDF図面を取り込むには･･･？

　　　　　

このような状況の場合は、下記の方法で縮尺合わせをお試しください。

1.PDF図面の縮尺を調べておきます。

2.縮尺が分かったら、レイヤーパネルの「縮尺」の部分に入力し、「Enter」キーを押します。

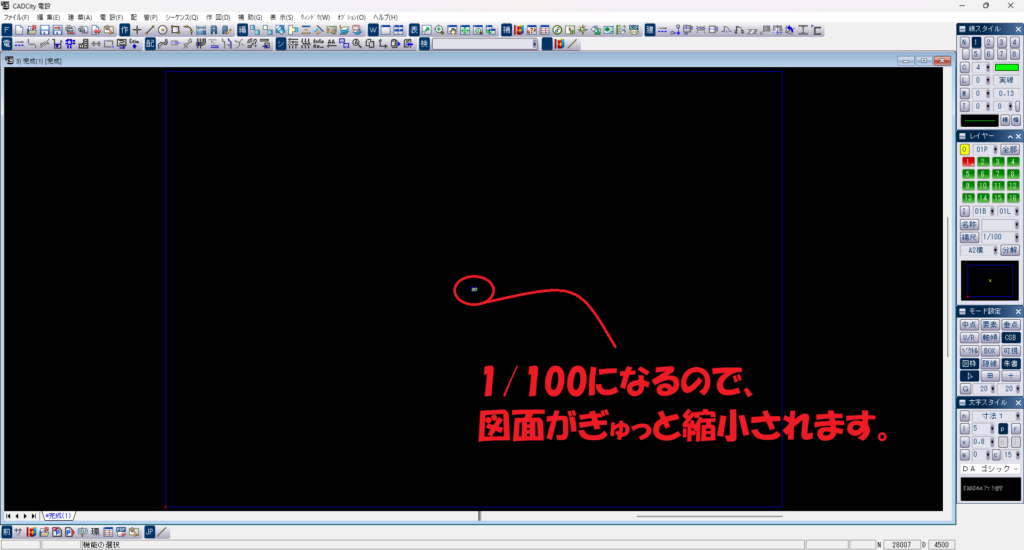

3.図面上の要素が小さくなるかと存じます。

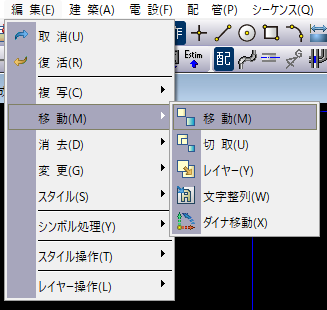

4.手順３の状態で、「編集」＞「移動」＞「移動」をクリックし移動コマンドを起動します。

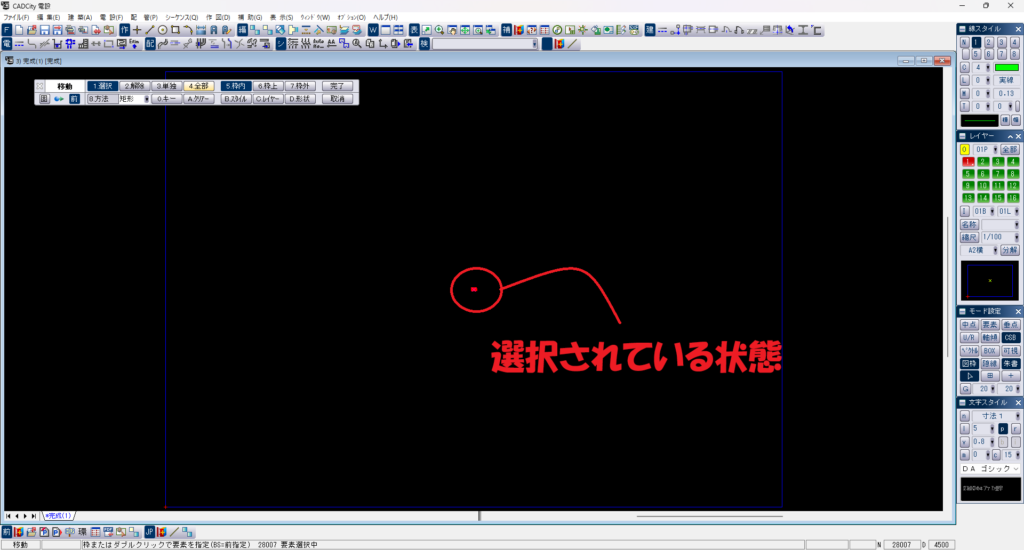

5.下記のようなCSB(コマンドサブボックス)が表示されるので、「4.全部」をクリックして小さくなった図面を選択し、右クリックまたは「完了」をクリックします。

6.右クリックまたは「完了」をすると、CSB(コマンドサブボックス)の表示が、下記のように切り替わるかと存じます。「2.拡縮」をクリックしてオンにし、「E.倍率」の部分に縮尺の分母の数字を入力し、「Enter」キーを押します。

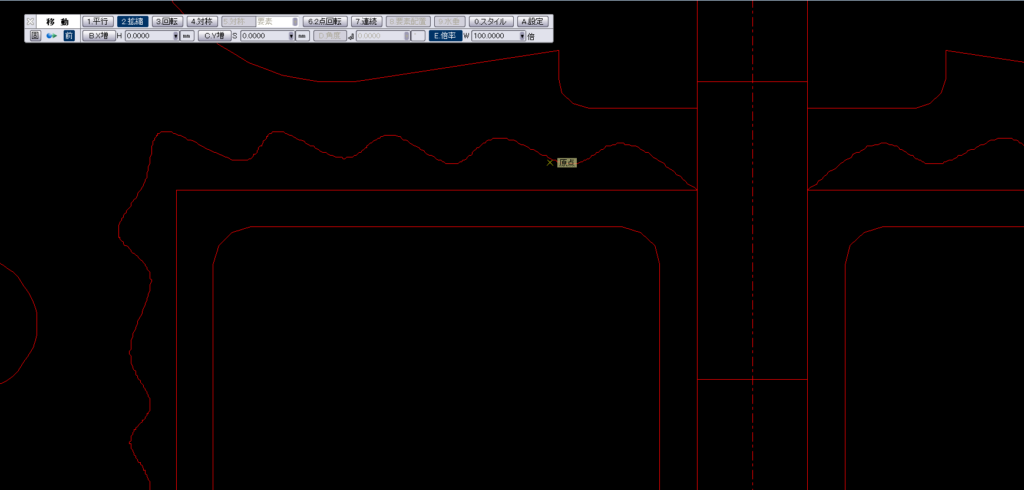

7.図面を拡大していき、図面の中心点をクリックします。わかりやすければ良いので、必ずしも中心点でなくても大丈夫です。

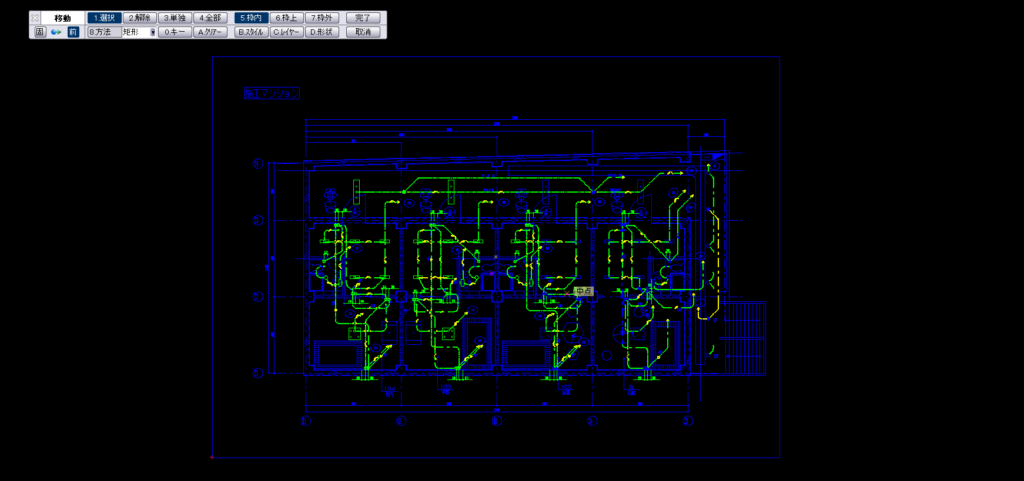

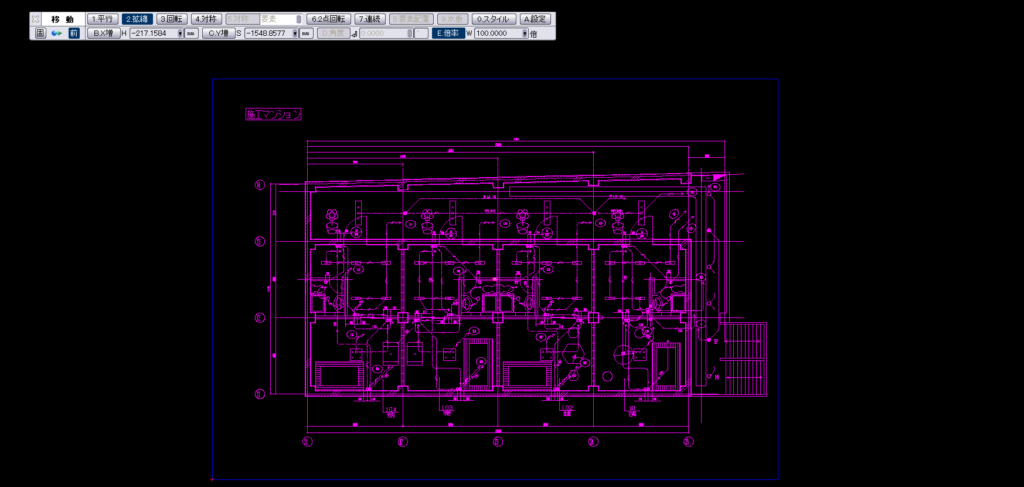

8.クリックすると、縮尺に合っている形で拡大された状態のラバーが表示されます。任意の場所でクリックをし、配置する位置を確定させます。

9.位置が問題なさそうであれば、右クリックをして完了させます。

　　　　　
