「お客さんからPDF図面をもらったから、CADCityに取り込みたい…」
「PDF図面を編集していきたいけど、どうしたらいいかな…」
とお困りではありませんか？
CADCityは、PDF図面を取り込んで編集を行うことが可能です。
今回は、PDF図面の取り込み(入力)の仕方について詳しくご説明していきます！

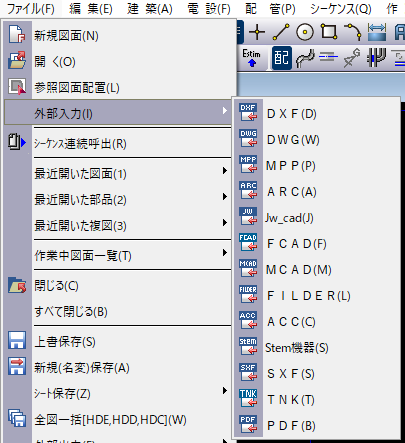

1.「ファイル」メニュー ＞ 「外部入力」 ＞ 「PDF入力」を選択して
取り込みたいPDFファイルを選択します。

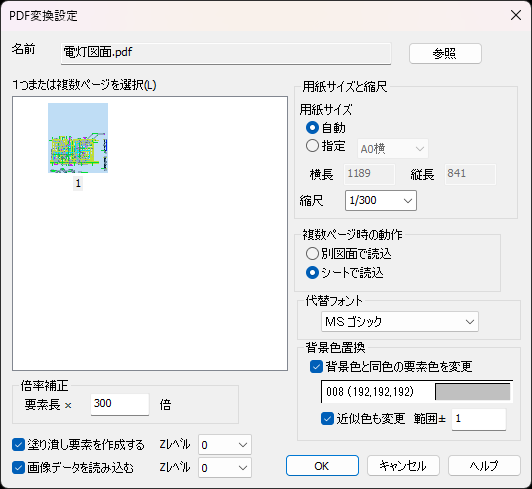

2.下記のような「PDF変換設定」画面が出てきます。
■作業が速くなる裏ワザテクニック
PDF図面をCADCityにドラッグ＆ドロップすると、自動でPDF図面を認識して
「PDF変換設定」の画面が出てくるので、作業効率がアップします◎
3.変換したいページを、「1つまたは複数ページを選択」の部分で選択します。
・1枚目と4枚目だけ、といったように部分的に変換したい場合
「Ctrl」キーを押しながら、該当のページをクリックすると選択できます。

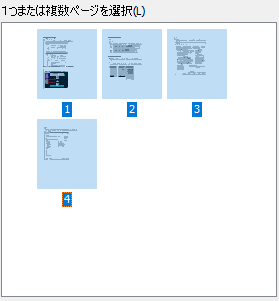

・すべてのページを変換したい場合
「Shift」キーを押しながら、最初と最後のページをクリックすると選択できます。
4.「用紙サイズと縮尺」の縮尺を、PDF図面の縮尺の数値と合わせます。
5.「倍率補正」の部分で、縮尺の分母の数字を入力します。
手順4と手順5の設定を行うと、縮尺をうまく合わせることが可能です。
6.PDF図面のページが複数枚ある場合は、
別のファイルで読み込むか、シートごとに読み込むかを選択します。
7.「OK」を押すと、変換が開始されます。

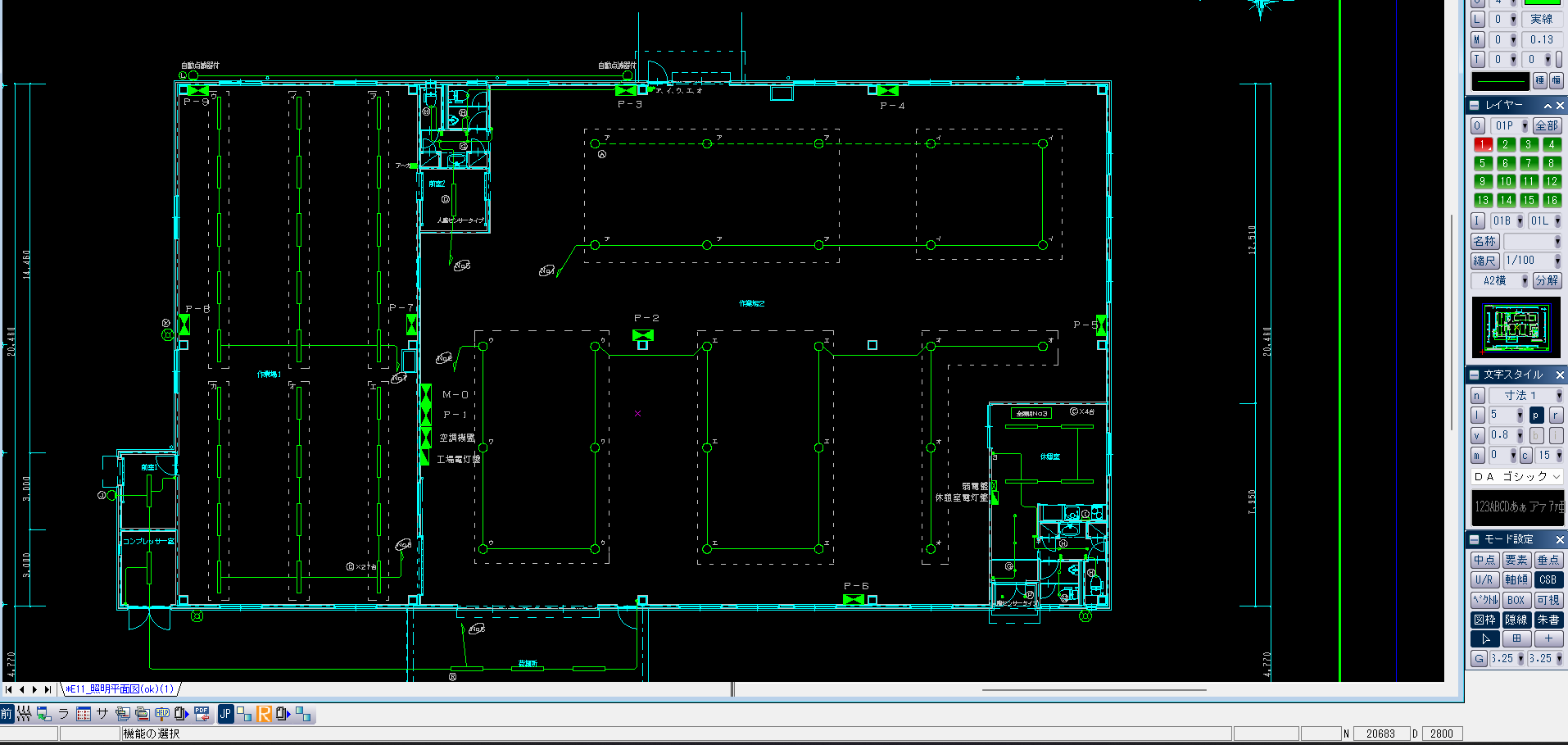

└他のCADで描いて、PDF化された図面(デジタルPDF)などはCADデータとして変換されます。

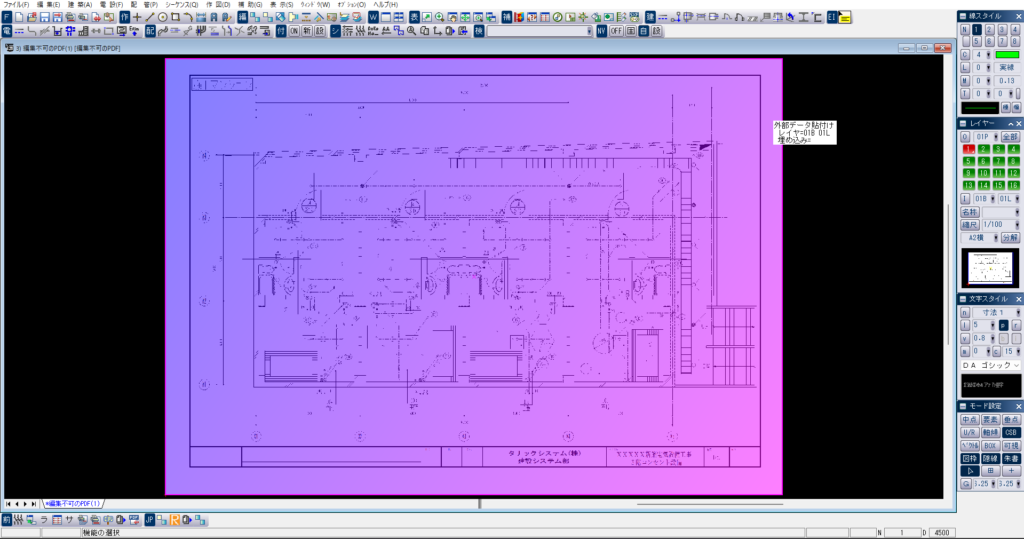

└紙の図面をスキャンしたPDF(スキャンPDF)や、そのほかの影響でCADデータ化できないPDFは
下記のようにCADCity上に「外部データ」としてPDFをペタっと貼り付けた形で変換されます。
いかがでしたでしょうか。
上記方法を試してもうまくいかなかった…という方は、下記URLよりお気軽にお問い合わせください。
「お問い合わせフォーム」はこちらから！
