「CADCityでシンボルの向きを変えたいのに、対称複写だけでは反転できない…」
とお困りではありませんか？
実は、シンボルの情報を保持したまま反転させるには、
対称複写のあとに専用の『SY反転』コマンドでの処理が必要です。

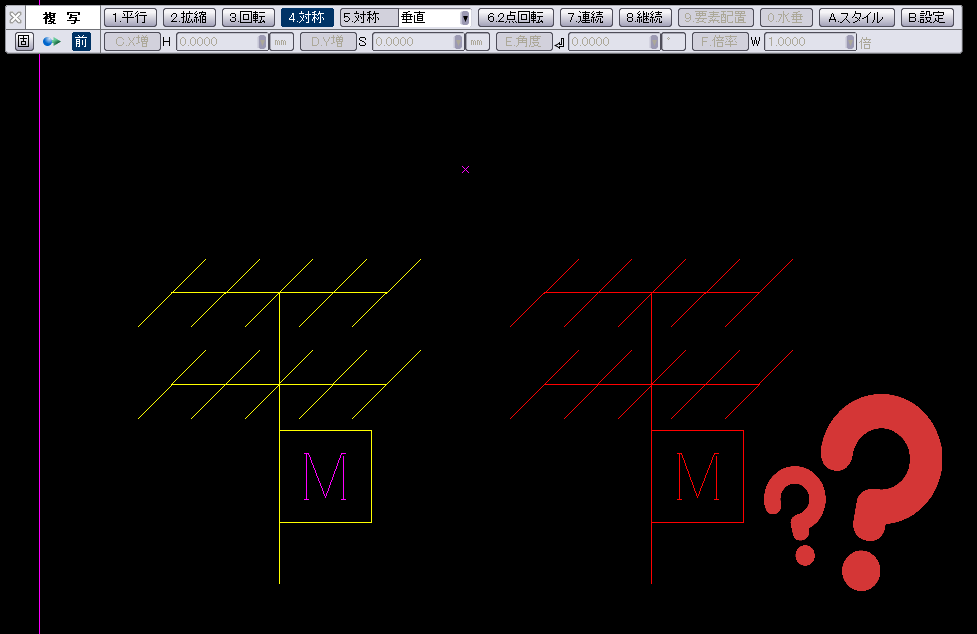

シンボルは、「編集」＞「移動」＞「対称複写」だけでは反転できない仕様となっております。
反転をすると、別のシンボルに情報が変わってしまうためです。
今回は、「SY反転」を使ったシンボルの反転の仕方について
詳しくご説明いたします！
①まずは通常通りシンボルの「対称複写」を行う

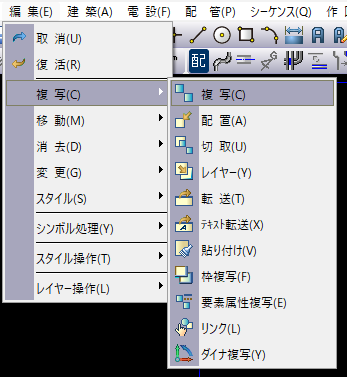

1.「編集」＞「複写」＞「複写」を選択します。

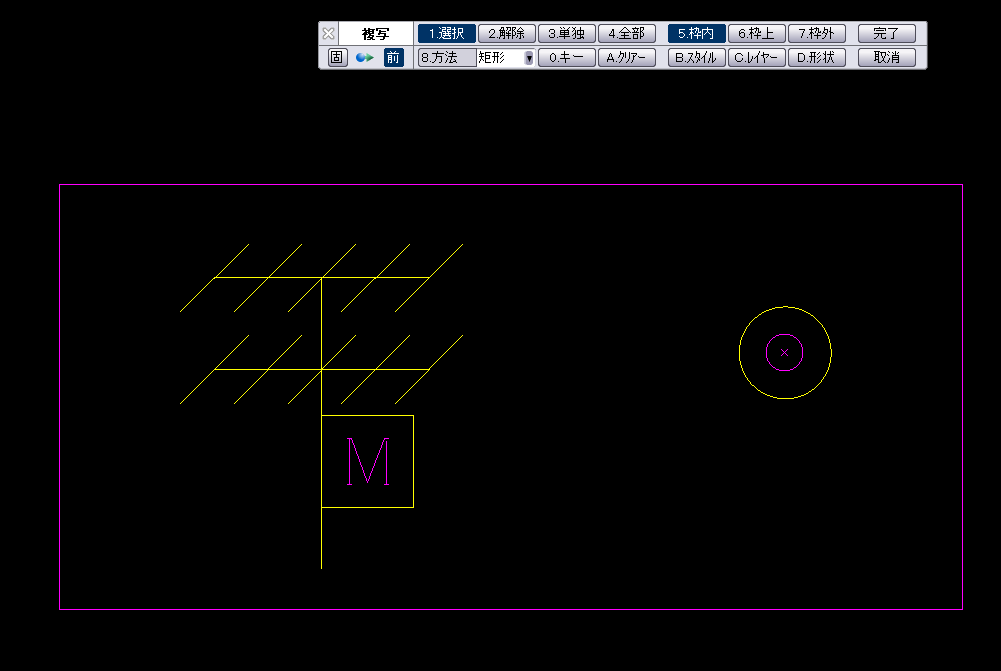

2.複写したい対象を枠で選択→「完了」を押します。

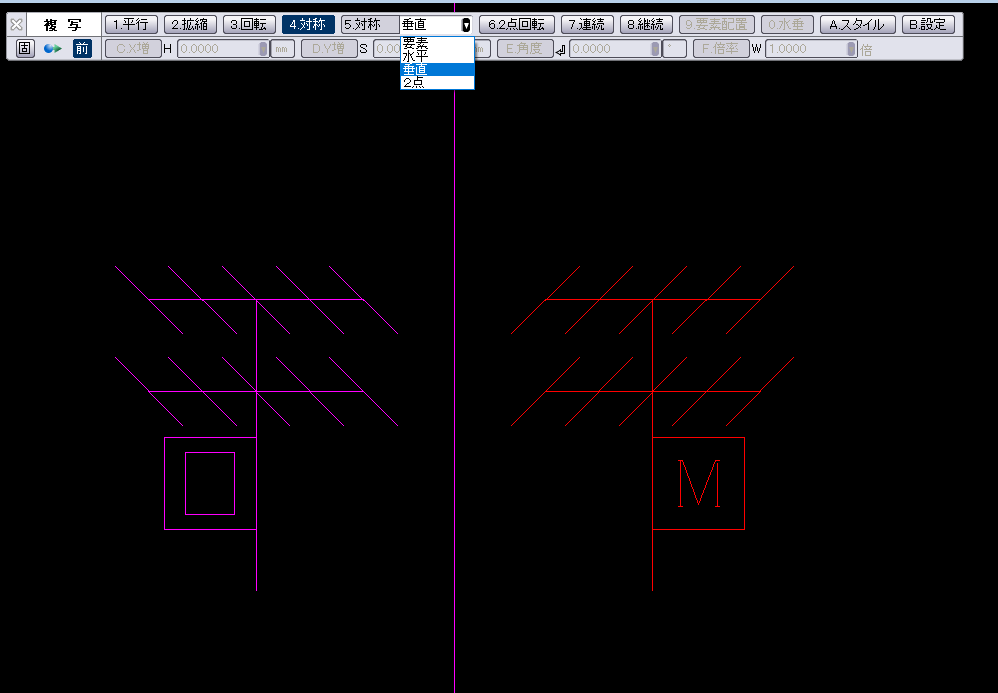

３.「5.対称」の部分で、どの部分を対称の基準にするかを選択し、実行します。
↓は垂直の場合です。
②反転したシンボルを「SY反転」処理する

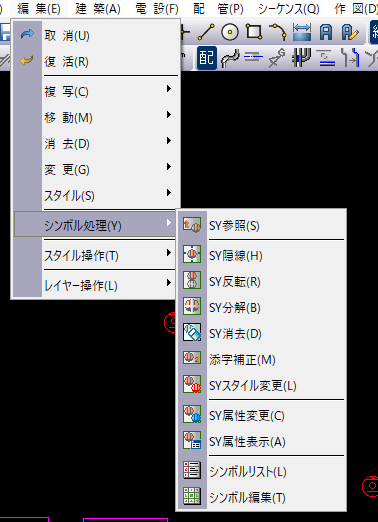

1.「編集」＞「シンボル処理」＞「SY反転」を選択します。
2.CSBは下記の通りに設定
Ⅰ.上下で反転する場合
└「水平」ボタンを最初に押して下さい。
「水平」モードにすると、自動的に角度が「0°」になります。
Ⅱ.左右で反転する場合
└「垂直」ボタンを最初に押してください。
「垂直」モードにすると、自動的に角度が「90°」になります。
Ⅲ.要素を基準に反転する場合
└「要素」ボタンを押して、基準にする要素を選択してください。
Ⅳ.基準の線を自由に設定して反転する場合
└「2点」ボタンを押して、基準にする線を作図します。
始点と終点を指定してください。

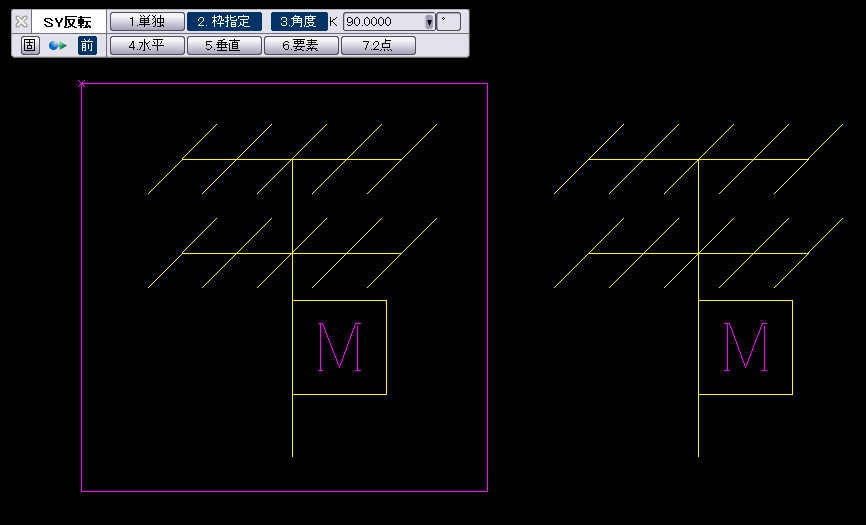

3.先ほど反転したシンボルを枠で選択します。
4.右クリックで実行してください。
いかがでしたでしょうか。
上記方法を試してもうまくいかなかった…という方は、下記URLよりお気軽にお問い合わせください。
お問い合わせフォーム：https://forms.gle/pXPGYgs9JMA2sQ9m7
