対象製品
CADCity(キャドシティ)

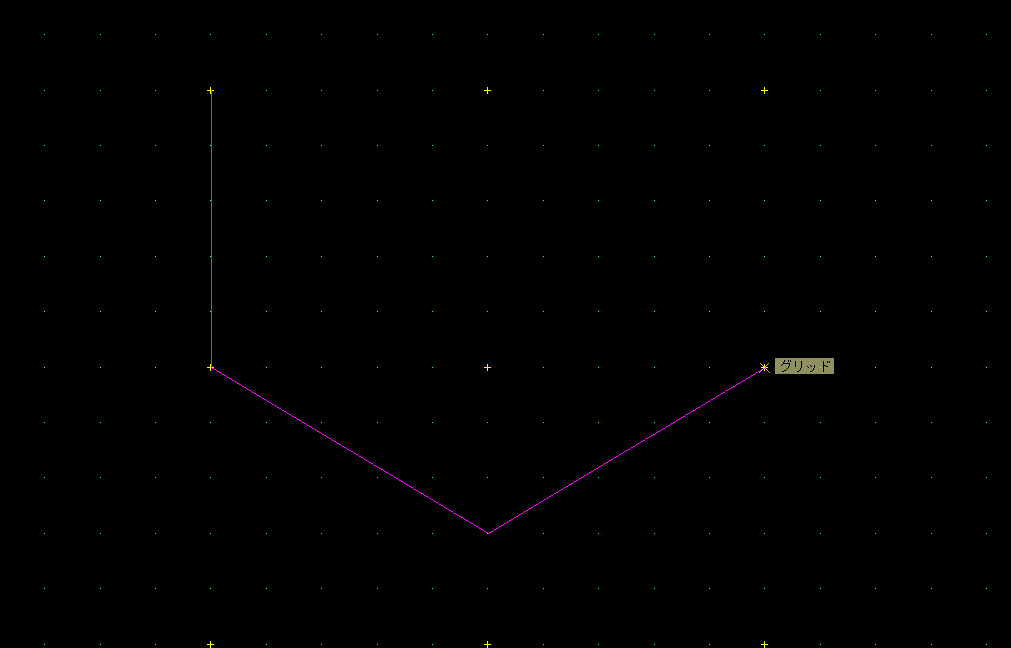

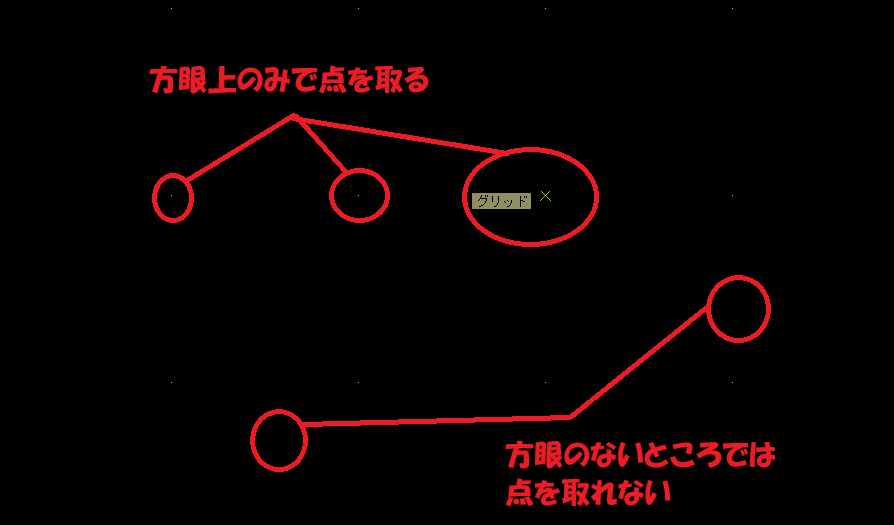

グリッドの設定方法

グリッドの設定方法は、以下のとおりです。

グリッドの設定方法

  1. 右パネルの「モード設定」にある「G」ボタンをマウス右クリックします。

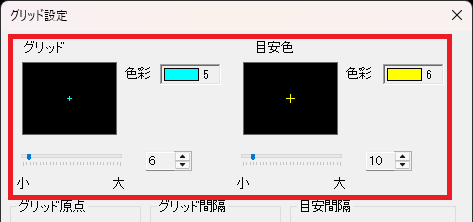

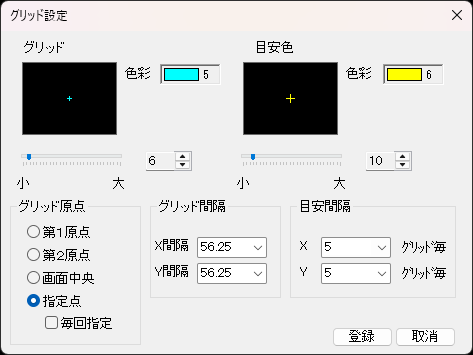

  2. 「グリッド設定」ダイアログボックスが開きます。
  3. 間隔や原点等を設定して、「登録」ボタンをクリックします。

補足:登録ボタンで終了すると規定値はシステムに保存され、次回起動時にはその値を有効にします。

設定項目の詳細

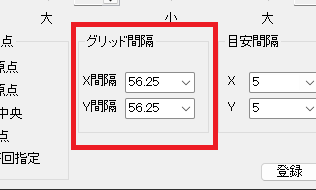

X間隔・Y間隔

グリッドのX軸方向、Y軸方向の間隔をmm単位で設定します。

間隔値を直接入力または、「↓」ボタンをマウスでクリックし、既定値から選択します。

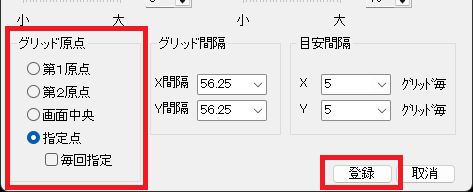

グリッド原点

グリッド原点は、グリッドが必ずその点を通過する基準となる点です。

  • 第1原点
    第1原点を基点にグリッド点が表示されます。作図画面で赤色の「+」印で表示される点で、システム起動時は左下隅に設定されています。
  • 第2原点
    第2原点を基点にグリッド点が表示されます。作図画面で黄色の「x」印で表示される点で、システム起動時は画面中央に設定されています。
  • 画面中央
    基準表示状態の画面の中央を基点としてグリッドが表示されます。
  • 指定点
    任意の点を基点としてグリッドを表示します。
    「一時」ボタンをクリックし、作図画面上で通過点を指定すると、通過点を通るグリッドが表示されます。

    指定点は、上記の設定画面で「一時」ボタンをクリックした場合にのみ指定可能です。システム設定ではグレー表示となり、オン/オフの設定はできません。
