ウィンドウのタイトルバーに、DB 番号が表示されるようになりました。
DB 番号とは、本システムに展開されている図面を順番に番号をつけたものです。
DB 番号の一覧は、図面ウィンドウのタイトルバーを右クリックすると、ポップアップメニューで表示されます。
DB 番号は覚えておくと、［DB 番号＋ PageDown］ でアクティブ図面をワンタッチで切り替えることができるので便利です。 DB 番号は数字のみ表示します。半角空白をはさみ図面の表題が表示されます。

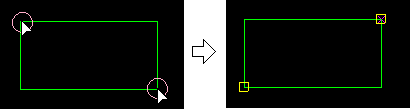

「通常配置」CSBに[8.対角点]を追加しました。

互いに向かい合う角を指定すると、もう一方の向かい合う角にシンボルを配置します。

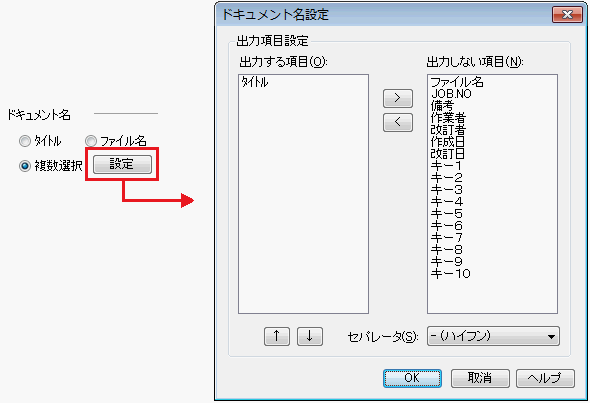

出図ドキュメント名を指定する際、任意の図面属性を複数組み合わせた 形式の文字列が渡せるようになりました。
[環境設定] ダイアログボックスから「その他」を選択し、その他設定項 目の「ドキュメント名」から「複数選択」ラジオボタンを選択してください。[設 定] をクリックすると、各図面属性から名称として出力したい項目を選択で きるダイアログボックスが開きます。各文字列の間にアンダースコアやハイフンを挟むことも可能です。

AutoCAD2012に対応しました。

図面のレイヤー名に、DXF･DWG のレイヤー（画層） 名として使用できな い禁止文字が含まれていた場合、自動的に「- （ハイフン）」に置換して 出力する処理を加えました。
DXF･DWG のレイヤー（画層） 名として使用できない禁止文字は以下の 13 文字です。
｢>｣　｢<｣　｢/｣　｢\｣　｢"｣　｢:｣　｢;｣　｢?｣　｢*｣　｢|｣　｢,｣　｢=｣　｢`｣

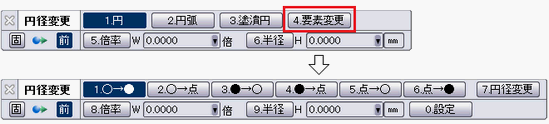

CSBに[4.要素変更]を追加しました。
「円・塗潰円・点」の要素変更が可能になりました。

補助記号「法面A」選択時、要素指定または仮想線を指定した後マウス右クリックで記号位置指定が可能になりました。

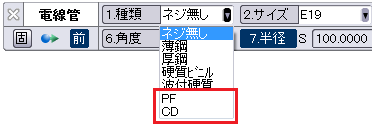

[1.種類]に合成樹脂可とう電線管PF管とCD管を追加しました。それぞれ作図設定が可能です。

以下の継手を追加しました。

• ステンレス鋼製ねじ込み継手
• ステンレス製ねじ込み管継手（規格外

ビル用エアコンの室外機と室内機を接続する冷媒配管（液管とガス管）を、１本の連続した配管として作図する新コマンドです。

冷媒管配置コマンドで作図した冷媒管に、立上記号を作図する新コマンドです。

隠線を保持したまま作図・移動・復帰が出来るようになりました。

[復帰][自動]の処理時間を短縮しました。

冷媒管配置及び冷媒管立上記号に対応しました。

点コマンドで補助点要素を作図できるようになりました。
CSBに[B.補助点]が追加されています。

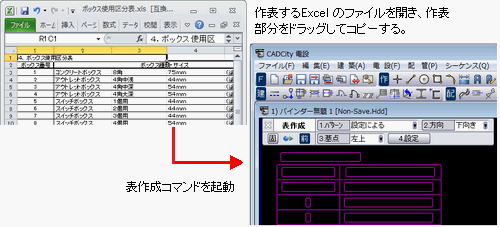

表作成は、Excel のテキストデータを取り込んで、あらかじめ設定された作 表パラメータにより、表を作図する新コマンドです。会社で使用される定型 的なフォームの作表に便利です。設定で1 行の高さ、項目別の幅、文字 スタイル、表枠の線スタイル、並び順（上から/ 下から） など、細かなパラメー ターを指定できます。

CSBに「中指定」モード、[2.中条件]ボタンを追加しました。

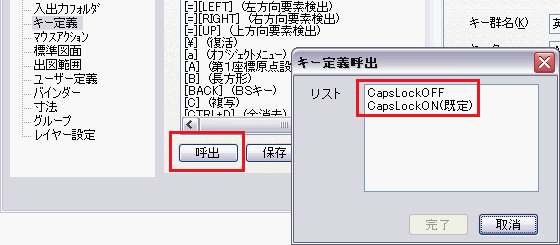

ダイレクトキーの設定を保存･呼出できるようになりました。
規定値リストには以下の2 種類があります。
CapsLock OFF ： 小文字主体
CapsLock ON （既定） ： 大文字主体

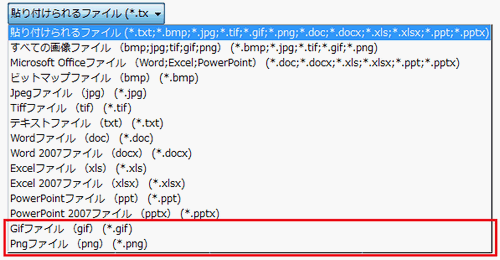

「gif」「png」形式の画像が新たに貼り付けられるようになりました。

Ver.14以降インストール時にユーザーアイコンの保持が可能になりました。

カラーラスターのコマンド、「スキャナ入力」が廃止されました。

カラーラスターライトの機能「ラスター／ベクター変換」が廃止されました。

ネットワークライセンス「NDLICSVR.exe」 が廃止されました。

「ＤＸＦ・ＤＷＧ入出力」が廃止されました。
